Тема: ВИДЫ ПРОЕЦИРОВАНИЯ

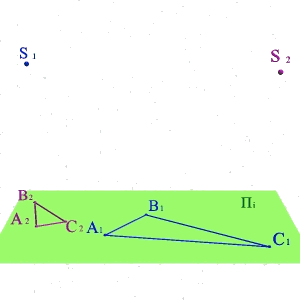

Задача 1.
По двум центральным проекциям треугольника АВС определить его пространственное положение.

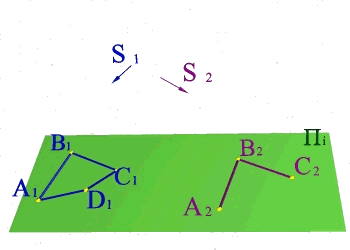

Задача 2.
По имеющимся параллельным проекциям четырехугольника АВСD построить пространственное положение четырехугольника АВСD и построить недостающую проекцию его вершины D.
Задача 3.
Построить тень дорожного знака, если известна тень одного столба.

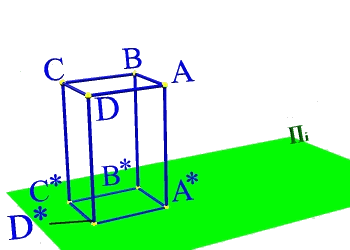

Задача 4.
Построить проекцию параллелепипеда АВСDА*В*С*D* на плоскость его основания по направлению диагонали А*С.

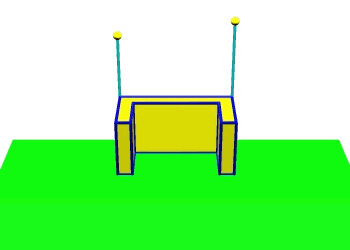

Задача 5.
Построить тень, полученную при освещении сооружения двумя светильниками.
Тема: ПРОЕКЦИИ ТОЧКИ
Задача 1.
По наглядному изображению точек А,В,С,D и F построить эпюры;
Определить, где расположены точки, выписать их координаты.

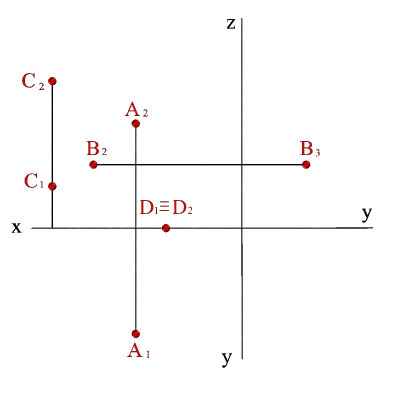

Задача 2.
Построить недостающие проекции точек А,В,С,D и их наглядное изображение в системе трех плоскостей проекций.
Задача 3.
Построить пространственное изображение точки А (45,70,60) в системе трех плоскостей проекций, найти положение точек:
1. В симметричной точке А относительно оси x;
2. С симметричной точке В относительно плоскости П2;
3. Д расположенной на 20 мм дальше точки А от плоскости П3.
Построить эпюр полученных точек
Тема: ПРОЕКЦИИ ПРЯМОЙ ЛИНИИ
Задача 1.
По заданным фронтальной а2 и профильной а3 проекциям прямой построить горизонтальную проекцию а1 , прямой а.
Задача 2.
По фронтальному N2 и профильному T3 следам прямой а построить её проекции. Определить через какие октанты она проходит.
Задача 3.
По горизонтальному M1 и профильному T3 следам прямой а построить её проекции. Определить через какие октанты она проходит.
Задача 4.
Через точку А (25, 15, 40) провести горизонталь под углом к фронтальной плоскости проекций a=30o, через точку В (5, 30, 10) провести фронталь под углом к горизонтальной плоскости проекцийb=10o.
Задача 5.
Построить три проекции отрезка АВ прямой линии п по заданным координатам ее концовА(30,10,10) , В(10,25,40). Построить проекции точки С, делящей отрезок в отношенииАС:СВ=1:2.
Задача 6.
Построить следы прямой линии заданной отрезком.
